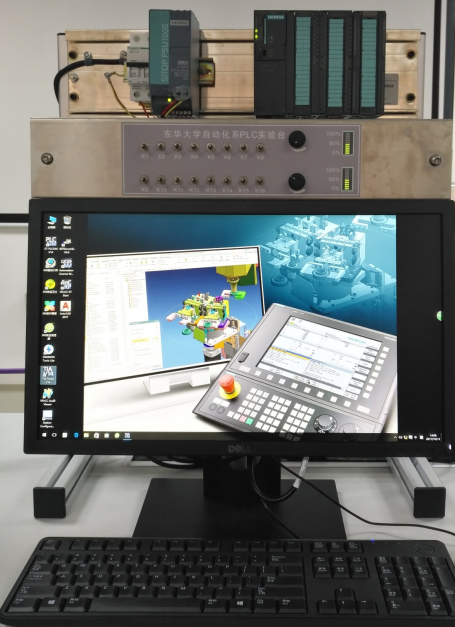

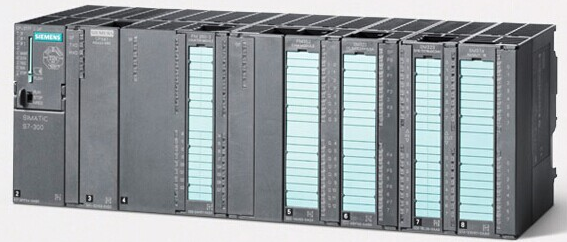

东华大学-西门子先进自动化实验室配备了35套西门子S7-300 PLC实训装置,该装置CPU为SIMATIC S7-314C-2 PN-DP 。
其特点如下：
1.在 PROFIBUS 或 PROFINET 上作为中央或分布式控制器使用。
2.192 kB 工作存储器 / 其中 64 kB 具有保持性。
3.用于 DP 主站或 DP 从站的组合式 MPI/DP 接口，其中作为 DP 主站：允许连接 124 个 DP 从站。
4.用于线结构的带 2 端口交换机的集成 PROFINET 接口。作为 PROFINET IO 控制器，CPU 314C-2 PN/DP 还支持：
* 128 个 IO 设备；
* 通过 RT 和 IRT 进行实时通信；
* 快速启动 PROFINET IO 设备；
* 无需更换介质或 PG 即可更换设备；
* 在操作期间更改 IO 设备 (更改伙伴端口)；
* PROFINET 上的等时模式；
* 共享设备。
5.如果作为 PROFINET I 设备运行，则该 CPU 可以与高一级的控制器交换数据，从而可作为工艺组的智能预处理单元使用，例如：
* 作为 I 设备使用的 CPU 可同时作为 IO 控制器工作，通过该方式创建该 CPU 的下一级PROFINET IO 子网；
* 作为 I 设备使用的 CPU 也可作为共享设备使用。
6.PROFINET 上基于组件的自动化 (CBA)。
7.PROFINET Proxy 用于 CBA 中 PROFIBUS DP 上的智能设备。
8.用于用户自定义网站、信息、状态和诊断的集成 Web 服务器将相应数据发送到任何期望的位置。
9.带 8 个连接的开放式以太网通信 (TCP/IP、UDP、Iso-on-TCP)。
10.数据记录路由。
35套实训装置分成多组，通过以下方式构成多层次工业控制网络：
1.组内通过PROFIBUS DP构成工业控制层网络，向下可与现场层连接。
2.各实训装置通过PROFINET 端口1与工业以太网交换机联网，与运行层连接，并进一步向上与管理层网络无缝连接。
3.配备了西门子最新全集成自动化软件博途V14及多种组态软件系统的PC机，一方面通过以太网端口与PLC直接相连，做为工程师站；另一方面通过以太网联网模拟运行层或管理层站点。
S7-300 PLC实训装置以及多层工业控制网络，为本科高年级提供灵活多样可扩展的实验条件。
