SMPT-1000过程控制半实物仿真实验平台由工控机仿真系统和模型设备及仪表提供了由锅炉和蒸发器组成的水汽热能全流程仿真平台。平台的仿真锅炉系统可拆分成非线性储罐与离心泵单元、动力除氧单元、高阶换热单元、加热炉单元、气包蒸发器单元、蒸馏萃取装置单元，提供由简到难的各个层次的过程控制被控对象。是一款将全数字仿真技术与实物外观模拟装置相结合，集多种实验功能于一体的仿真实验装置。
利用仿真软件可将工艺过程拆分组合成设备级、单元级和流程级。突出了燃烧、蒸发、质量平衡、能量平衡与转换等物理变化过程，工艺机理简单，流程结构相对复杂，可组成从设备、单元、装置到流程四个层次的被控对象。
该设备配有用于过控教学实验的专用教学配套软件，结合锅炉系统工程特点和控制要求，可开设多种类、多层次的过程控制系统的实验与研究，如：储罐的液位和流量控制；除氧器液位、压力流量综和控制，锅炉气包的双冲量、三冲量控制；锅炉燃料-风量控制；锅炉出口蒸汽控制。通过实验使学生了解串级、前馈、比值、均匀、分程、解耦等控制系统的构成方式，掌握控制系统投运的操作流程，具备的对常见过程对象的特性进行分析，进而设计和实现相关控制方案的能力。
SMPT-1000 产生的过程信号还可以通过AI/AO接口和DI/DO接口、Profibus总线、OPC 协议与工业控制器相连，同时配备有操作与联锁停车控制台。可与其他标准工业DCS系统（西门子PCS7、组态王、MCGS）结合可以组成现场站、控制站、操作站三级完整的工业控制环境。
工业锅炉仿真系统工艺全貌图
该设备主要为《过程控制系统》、《计算机控制技术》、《系统建模与仿真》、《工业控制总线技术》等课程的实训、毕业设计课题研究等提供实验平台。
SMPT-1000 与不同种类的控制器匹配的方案图

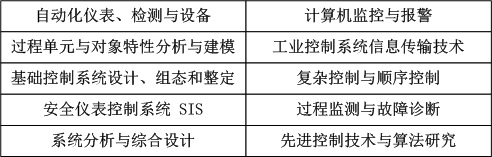

SMPT-1000可开展的实验项目类型
